PM5K饋電監控單元維修

1、PM5K饋電監控單元功能說明：

PM5K饋電監控單元可提供10路OF開關狀態檢測；

PM5K饋電監控單元提供10路SD故障報警檢測；

PM5K饋電監控單元提供10路支路漏電流檢測測量精度為0.5%?；

PM5K饋電監控單元通過RS485，把檢測的信息傳給主監控，作為主監控管理電源系統和處理故障告警的依據?；

PM5K饋電監控單元開關量檢測輸入采用常開接點輸入或光偶OC輸入提供5個地址撥碼，最大能夠監控到320路饋電支路狀態。

2、PM5K饋電監控單元的技術參數：

PM5K饋電監控單元供電電壓在 80VDC- 320VDC之間；

輸入、輸出、大地間是隔離的，通訊口為隔離485通訊；

PM5K饋電監控單元可檢測10路OF開關狀態；

PM5K饋電監控單元可檢測10路SD開關故障；

PM5K饋電監控單元可檢測10路支路漏電流絕緣檢測。

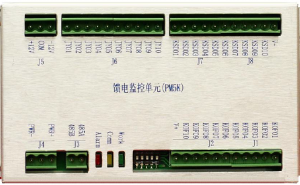

3、PM5K饋電監控單元的接口說明：

1. J1為開關量輸入，1、1路開關狀態，2、2路開關狀態，3、3路開關狀態，4、4路開關狀態，5、5路開關狀態；

2.? J2為開關量輸入，1、6路開關狀態，2、7路開關狀態，3、8路開關狀態，4、9路開關狀態，5、10路開關狀態；6、開關 電路12+供電；

3. LED指示燈，Work:.工作指示燈 (閃爍工作正常)；Comm:通訊指示燈(閃爍通訊正常)Alarm:故障指示燈(燈亮有故障)；

4. J3為RS485通訊接口，其實中1、RS485A,2、RS485B；

5. J4為饋電監控單元PM5K的供電電源，1、電源正，2、空，3、電源負輸入電壓(80VDC~320VDC )；

6. J5為傳感器供電電源：1、+12V, 2、公共端，3、-12V；

7. J6為漏電流輸入信號采集端子，1、1路漏電流 ；2、2路漏電流； 3、3路漏電流；4、4路漏電流；5、5路漏電流；6、6路漏電流；7、7路漏電流 ；8、8路漏電流；9、9路漏電流；10、10 路漏電流；

8. J7開關量輸入：1、1路開關故障；2、2路開關故障；3、3路開關故障；4、4路開關故障；5、5路開關故障；

9. J8開關量輸入；1、6路開關故障；2、7路開關故障；3、8路開關故障4、9路開關故障；5、10 路開關故障；6、開關量輸入?信號12+供電；

10. SW為饋電監控單元PM5K的單元設置。
