一、通訊電源監控PM5T的功能說明：

通訊電源監控PM5T可檢測2路通訊電源電壓，測量精度為0.5%；

PM5T通訊電源監控可檢測2路通訊電源電流，測量精度為0. 5%；

PM5T通訊電源監控可檢測2 路輸入開關狀態，2路直流防雷檢測；

PM5T通訊電源監控提供10路開關狀態OF檢測；

通訊電源監控PM5T提供10路開關報警SD檢測；

通過RS485把通訊電源監控PM5T檢測的信息傳給主監控，作為主監控管理電源系統和處理故障告警的依據。開 關量檢測輸入采用常開接點輸入或光耦0C輸入。

二、通訊電源監控PM5T的技術參數：

PM5T通訊電源監控單元的供電電壓在 80VDC- -320VDC之間；

輸入、輸出、大地間相互隔離，可承受2KV耐壓；

PM5T通訊電源監控通訊口為隔離485通訊；

PM5T通訊電源監控可檢測兩路電壓；

PM5T通訊電源監控可檢測兩路電流；

PM5T通訊電源監控還可檢測輸入開關狀態2路，直流防雷狀態檢測2路；

開關狀態檢測10 路，開光故障檢測10 路。

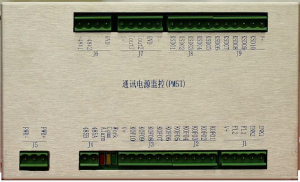

三、通訊電源監控PM5T的接口說明：

1.J1為通訊電源監控PM5T的開關量輸入，1、一段輸入開關故障，2、二段輸入開關故障，3、--段防雷故障輸入，4、二段防雷故障輸入，5、開關故障公共端+12V。

2. J2為通訊電源監控PM5T的開關量OF狀態輸入,1、1路開關狀態輸入，2、2路開關狀態輸入，3、3路開關狀態輸入，4、4路開關狀態輸入，5、5路開關狀態輸入。

3. J3為通訊電源監控PM5T的開關量OF狀態輸入,1、6路開關狀態輸入，2、7路開關狀態輸入，3、8路開關狀態輸入，4、9路開關狀態輸入，5、10 路開關狀態輸入，6、開關電路12+供電。

4. 通訊電源監控PM5T的LED指示燈,Work為工作指示燈 ，指示燈閃爍時表示PM5T通訊電源監控工作正常;Comn為通訊指示燈，按要求燈閃爍表示通訊電源監控PM5T通訊正常;Alarm為故障指示燈，指標燈亮表示通訊電源監控PM5T有故障。

5. J4為通訊電源監控PM5TRS485通訊接口，1、RS485A,2、RS485B。

6. J5為通訊電源監控PM5T的供電電源，1、電源正， 2、空,3、電源負，工作電壓為80VDC~ 320VDC之間。

7. J6為通訊電源監控PM5T的通訊電源電壓輸入：1、通訊電壓一-段輸入2、 通訊電壓二段輸入，3、空，4、測量信號地。

8. J7為通訊電源監控PM5T的通訊電源電流輸入：1、+12V 電壓，2、通訊電流一段輸入，3、通訊電流二段輸入4、 測量信號地，5、-12V電壓。

9. J8為通訊電源監控PM5T的開關量SD告警輸入：1、1路開關量告警輸入 2、2路開關量告警輸入 ，3、3路開關量告警輸入 ，4、4路開關量告警輸入 ，5、5路開關量告警輸入 。

10. J9為通訊電源監控PM5T的開關量SD告警輸入：1、6路開關量告警輸入，2、7路開關量告警輸入，3、8路開關量告警輸入，4、9路開關。
