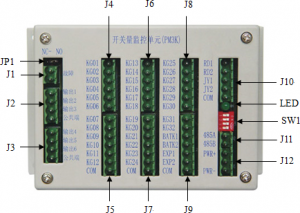

開關量監控單元PM3K接口說明：

JP1是PM3K的跳線選擇，可以選擇PM3K的系統故障輸出接口J1是常開/常閉。

J1是系統總故障輸出，系統有任意故障的時候PM3K的J1都會輸出。

J2故障分類輸出，故障分類輸出1-3路，用戶可通過主監控定義故障輸出類別，也可以不定義。

J3是PM3K的故障分類輸出或者硅鏈控制，只有在不作為硅鏈控制才能做為故障分類輸出4-6路。

PM3K的J4是開關量輸入，1-6為開關01-06輸入點，接點為常開空接點；

PM3K的J5是開關量輸入，1-6為開關07-12輸入點，接點為常開空接點，7是開關輸入公共端；

PM3K的J6是開關量輸入，1-6為開關13-18輸入點，接點為常開空接點；

PM3K的J7是開關量輸入，1-6為開關19-24輸入接點，為常開空接點；7是開關輸入公共端；

PM3K的J8是開關量輸入，1-6是開關25-30輸入，接點為常開空接點；

PM3K的J9是開關量輸入，1-2是開關31-32輸入接點為常開空接點；3-4是電池開關1-2輸入，接點為常開空接點；5-6是外接設備1-2輸入，接點為常開空接點；7是開關輸入公共端；

PM3K的J10是開關量輸入1-2是熔斷器1-2輸入接點為常開空接點；3-4是絕緣監測1-2輸入接點為常開空接點；5：開關輸入公共端；

PM3K的LED指示燈是工作指示燈，指示燈閃爍表示工作正常；

PM3K的J11是 是PM3K的RS485接口，1是RS485A ， 2是RS485B。

PM3K的J12是PM3K的工作電源，1是電源正，2是空腳，3是電源負，工作電壓為90V－320V直流電壓。

開關量監控單元PM3K的SW1設置：

1??? 2

ON?? ON – 無合母開關輸入

OFF? ON – 29-32為合母輸入1 – 4

ON? OFF – 25-32為合母輸入1 – 8

OFF OFF – 21-32為合母輸入1 – 12

3??? 4

ON?? ON – 1#開關量監控單元

OFF? ON – 2#開關量監控單元

ON? OFF – 3#開關量監控單元

OFF? OFF– 4#開關量監控單元
