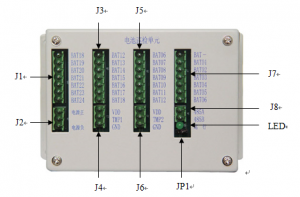

PM2B電池巡檢單元接口說明

1、J7電池電壓輸入01-06節電池電壓輸入（1腳為電池負）；

2、J5電池電壓輸入07-12節電池電壓輸入（1腳為第7節電池負）；

3、J3電池電壓輸入13-18節電池電壓輸入（1腳為第13節電池負）；

4、J1電池電壓輸入19-24節電池電壓輸入（1腳為第19節電池負）；

5、J2監控供電1－電源正，2－空，3—電源負輸入電壓（80V－320V DC）；

6、J4溫度測量1（環境溫度）1—傳感器正，2—信號3—傳感器負；

7、J6溫度測量2（電池體溫度）1—傳感器正，2—信號3—傳感器負；

8、J8 RS485，1—RS485A ， 2—RS485B；

9、LED指示燈工作指示燈（閃爍工作正常）；

10、JP1地址選擇斷開：設置為第1組短路：設置為第2組。
