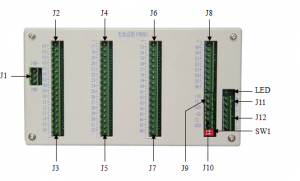

接口說明：

1、J1為PM3B的工作電源，1—電源正，3—電源負（80－320V DC）；

2、J2為PM3B的 01-07節電池電壓輸入（1腳為電池負）；

3、J3為PM3B的08-16節電池電壓輸入（1腳為第8節電池正）；

4、J4為PM3B的17-23節電池電壓輸入（1腳為第17節電池負）；

5、J5為PM3B的24-32節電池電壓輸入（1腳為第24節電池正）；

6、J6為PM3B的33-39節電池電壓輸入（1腳為第33節電池負）；

7、J7為PM3B的40-48節電池電壓輸入（1腳為第40節電池正）；

8、J8為PM3B的49-56節電池電壓輸入（1腳為第49節電池負）；

9、J9為電池溫度1，1—傳感器正， 2—信號，3—傳感器負；

10、J10為電池溫度2，1—傳感器正，2—信號， 3—傳感器負；

11、J11為RS485，1—485A，2—485B；

12、J12為PM3B的電池電流監控，1—傳感器正，2—傳感器負，3—信號，4—電源地/信號地；

13、LED? 指示燈，在PM3B工作時指示燈閃爍為工作正常；

14、SW1 地址選擇，00：電池巡檢單元地址為1；01：電池巡檢單元地址為2；10：電池巡檢單元地址為3；11：電池巡檢單元地址為4。
