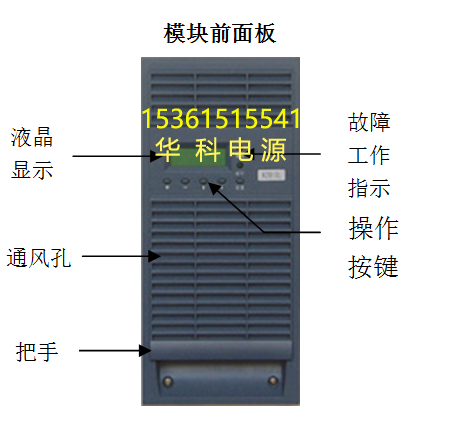

WDP-M11020前面板說明

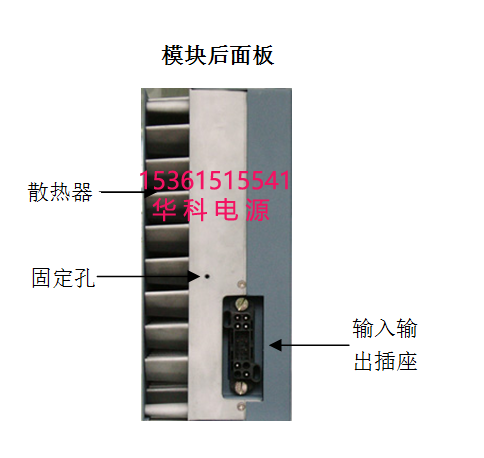

WDP-M11020后面板說明

WDP-M11020輸入輸出插座
1、2、3腳為交流輸入A、B、C三相
27、28腳分別接直流輸出正、負
J1、J2為均流線接口
J3、J4為通訊接口

WDP-M11020采用自然冷方式，LCD漢字顯示，WDP-M11020工作狀態和工作參數一目了然，在接WDP-C微機監控工作時，模塊WDP-M11020接收WDP-C微機監控發出的工作參數，無WDP-C微機監控時，可以在WDP-M11020模塊面板上方便的設置模塊工作參數，WDP-M11020模塊可脫離WDP-C微機監控工作。

軟件校準技術：傳統模塊參數整定都采用電位器整定，但存在固有缺陷，如電位器漂移問題以及現場調整不便等問題；WDP-M11020采用軟件校準技術，WDP-M11020模塊內部沒有一個電位器，通過按鍵和LCD顯示可以校準WDP-M11020輸出電壓、輸出限流、電壓測量、電流測量；WDP-M11020模塊參數調整方便快捷。

自主均流技術：WDP-M11020模塊采用自主均流技術，WDP-M11020模塊間電流偏差小于3%；
