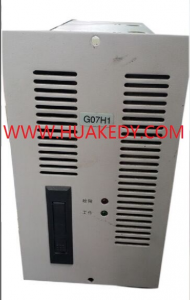

? 整流模塊G07H1的原理如下：

G07H1三相交流輸入首先經防雷處理和EMI濾波。該部分電路可以有效吸收雷擊殘壓和電網尖峰，保證G07H1后級電路的安全。

G07H1三相交流經整流和無源PFC后轉換成高壓直流電，經全橋PWM電路轉換為高頻交流，再經高頻變壓器隔離降壓后高頻整流輸出。

G07H1控制部分負責PWM信號的產生及控制，保證輸出穩定，同時對G07H1各部分進行保護，提供“四遙”接口。

G07H1采用無源PFC技術，功率因數達到0.9以上；采用高頻軟開關技術，使G07H1轉換效率得到大大提高，最高可達94%。
