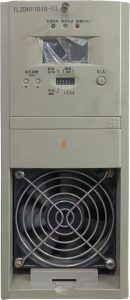

TLZDH11010-III整流模塊維修請聯系華科電源。

TLZDH11010-III整流模塊主要功能如下：

一、TLZDH11010-III整流模塊具有保護功能。

1）輸入過/欠壓保護

TLZDH11010-III模塊具有輸入過/欠壓保護功能。當輸入電壓小于313±10Vac或者大于485±10Vac，模塊保護，無直流輸出，保護指示燈（黃色）亮。電壓恢復到335±10Vac～460±15Vac之間后，TLZDH11010-III模塊自動恢復工作。

2）TLZDH11010-III整流模塊具有輸出過壓保護及欠壓告警的功能。

TLZDH11010-III模塊具有輸出過壓保護欠壓告警功能。當輸出電壓大于293±6Vdc時，模塊保護，無直流輸出，保護指示燈（黃色）亮。模塊不能自動恢復，必須將模塊斷電后重新上電。

當TLZDH11010-III輸出電壓小于198±1Vdc時，模塊告警，有直流輸出，保護指示燈（黃色）亮。電壓恢復后，模塊輸出欠壓告警消失。

3）TLZDH11010-III整流模塊具有短路回縮功能。

TLZDH11010-III模塊具有短路回縮功能。當模塊輸出短路時，輸出電流不大于40％額定電流。短路因素排除后，模塊自動恢復正常輸出。

4）TLZDH11010-III整流模塊具有缺相保護功能。

TLZDH11010-III模塊具有缺相保護功能。當輸入缺相時，模塊限功率，可半載輸出。在輸出電壓為260V時輸出5A電流。

5）TLZDH11010-III整流模塊具有過溫保護功能。

TLZDH11010-III模塊的進風口被堵住或環境溫度過高導致模塊內部的溫度超過設定值時，模塊會過溫保護，模塊面板的保護指示燈（黃色）亮，模塊無電壓輸出。當異常條件清除、模塊內部的溫度恢復正常后，模塊將自動恢復為正常工作。

二、TLZDH11010-III整流模塊的其它功能。

1）風扇溫度控制功能。

模塊采用溫度和電流聯合控制風扇轉動的方式。風扇轉速分為停轉、半轉和全轉三檔，通過對輸出電流和模塊溫度綜合考慮進行風扇調速控制。

2）故障顯示功能。

TLZDH11010-III模塊告警信息以故障代碼的形式在LED上實時的閃爍顯示。這時LED顯示內容改為故障代碼，按下顯示切換按鈕后顯示電壓。故障代碼如下表所示。

三、TLZDH11010-III具有通信功能。

TLZDH11010-III模塊可以RS485方式與上位機通信。將模塊輸出電壓和電流、模塊保護和告警信息發送給上位機，接受并執行上位機下發的控制命令。

華科電源除維修TLZDH11010-III整流模塊，還維修以下型號的模塊：HXT240D10ZL，HXT240D20ZL，HXT120D20ZL，HXT220D10-III，HXT240D05，HXT240D10，HXT240D20，HXT220D05-III，HXT240D02，GML-10220A2，GML-10220A3，MDL22005-2，MDL22010-2，MDL11010-2，MDL11020-2，MDL22020，MDL11040，YL11020B，YL23020A，CEP-31510FY，LSC1-10，KJ-S10，E11010，K3110，YT240D05，EA1K-900，YM110D10，GF22010-9，GF22020-9，GF2007-2，GZ22005-2，GF22010-3，GF11020-5，GF22010-10，GF11020-10，GF22010-10，R22010Z。
