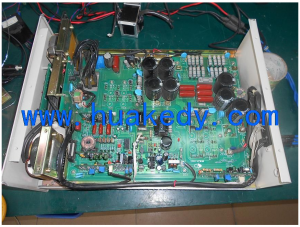

使用說明
1 前面板
前面板布置有推拉模塊的隱形拉手、指示燈、模塊獨立的輸出電壓調節口、輸出電流調節口。
1.1? 指示燈
綠燈：工作指示。逆變橋工作時此燈亮，否則不亮。
黃燈：告警指示。當輸入過欠壓、輸出過欠壓、過熱時，此燈亮。
注：當輸入過欠壓、輸出過壓、過熱時，模塊無輸出；輸出欠壓時，模塊有輸出。
紅燈：故障指示。當輸入電壓正常、輸出無過壓、模塊無過熱，而逆變橋不工作，則紅燈亮，表示機器有故障。
注意：模塊開機時有2~5秒紅燈與黃燈亮，非故障。
1.2? 電流整定（I-ADJ）
在無監控集中控制時，可調節單個模塊的電流整定電位器，設置模塊輸出電流最大限流點?？稍?.2Imax～I(xiàn)max范圍連續可調。逆時針調小，順時針調大。注：模塊出廠時電流已調到最大。
1.3? 電壓整定（U-ADJ）
在無監控集中控制時，可調節單模塊的電壓整定電位器，模塊輸出電壓值185V～280V連續可調。逆時針調小，順時針調大。注：模塊出廠時電壓已調到243V或122V。
2 后面板
2.1
標準后面板布置有可帶電插拔的插座。模塊的三相交流輸入、直流輸出、并機線、故障報警以及自動均流信號線等一并插拔十分方便。為了便于用戶接線，隨機配套還提供了接線板。每個接線板上除已焊好配套的插頭外還裝有兩個定義完全一致的CD15針插座，見圖3下方。連接控制線時用隨機配套的聯機線，一插即可。
當客戶有特殊需求時，也可選擇使用帶航空插座的后板（不包括MC22030型）。用航空插座的標準后面板見圖4。其中交流輸入接3Pin插座無相序要求，接4Pin插座1、2腳并聯為直流輸出正極，3、4腳并聯為直流輸出負極。連機控制線采用CD15針插座，定義和上述一致。
