K1B05/K1B07直流模塊輸出插頭說明有兩種。

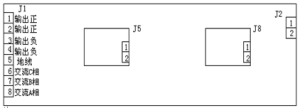

一、當K1B05/K1B07與Power'sun-M4主監控配合使用時直流模塊輸出插頭說明如下：

1、J1的輸出正、負為合母正、負；

2、J5為合母的控制器，1、2腳分別接485B、485A；

3、當系統配置有控母模塊時,J2輸出為控母正；

4、J8為控母的控制器，1、2腳分別接485B、485A。

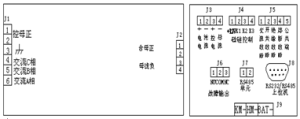

二、當K1B05/K1B07與PS2小系統監控配合使用時直流模塊輸出插頭說明如下：

1、電池負、合母負、控母負接線時要分開，且分別從J9端子引線;

2、J3為電池、控母電流信號采集,已接好；

3、J4為硅鏈控制，接至硅鏈控制器；

4、J5故障輸入節點，必須是接點信號且為常開；

5、J6為系統故障輸出節點,1腳為常開,2腳為公共端,3腳為常閉；

6、J7為485接口, 1腳為485A, 2腳為485B；

7、J8后臺通訊接口,2腳為接收,3腳為發送,5腳為地線, 6腳為485A, 7腳為485B。
