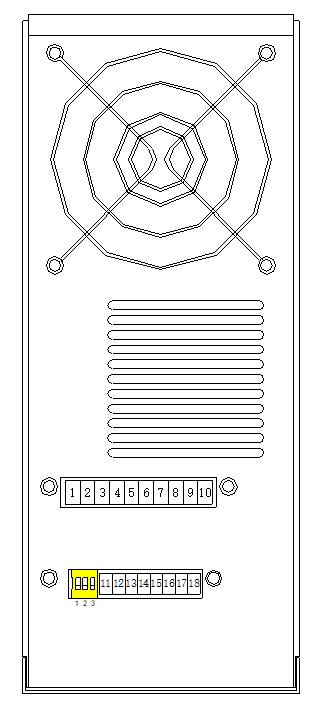

CHR-22010充電模塊的端子接線圖

1、2、3為CHR-22010充電模塊的輸出負；

4、5、6為CHR-22010充電模塊的輸出正；

7腳是CHR-22010的PE腳；

8、9、10為CHR-22010充電模塊的三相交流輸入端子；

11是CHR-22010充電模塊的的充電限流正；

12是CHR-22010充電模塊的充電限流負；

13是模塊CHR-22010的均流正；

14是整流模塊CHR-22010的均流負 ；

15表示CHR-22010的模塊在線；

16是整流模塊CHR-22010的485A；

17是模塊CHR-22010的485B；

18是CHR-22010的空腳
