一、GF22020整流模塊技術指標：

GF22020充電模塊輸入額定電壓三相交流380VAC士20%，

輸出額定值20A/230V，

GF22020模塊電壓調節范圍198~286V，

GF22020模塊輸出限流范圍10%~ 105%額定電流105%最大限流點，

穩壓精度.≤0. 5%，

穩流精度≤0. 5%，

紋波系數≤0.1%，

GF22020充電模塊在額定輸入電壓、額定輸出情況下轉換效率≥92%，

動態響應恢復時間≤200μ s，超調≤士5%,20%負載躍變到80%負載，

輸出短路回縮回縮電流≤40%額定電流，可恢復，

GF22020模塊輸出過壓告警可由模塊監控模塊或監控模塊設置，

輸出過壓保護295土5VDC，不可恢復需手動恢復，

輸出欠壓告警由監控設置如下：

GF22020充電模塊交流輸入欠壓保護295士5VAC (恢復電壓305士5VAC)，

GF22020模塊的交流輸入過壓保護465士5VAC (恢復電壓455士5VAC) 交流電壓正常后，自動恢復工作，

GF22020模塊過溫保護80C士5 (恢復溫度: 65°C士5)降溫后自動恢復，

冷卻方式為自然冷卻，

外形尺寸160mm X 300mmX457mm (寬X高X深)，

GF22020充電模塊凈重≤15Kg。

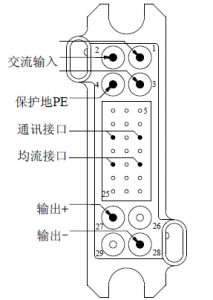

二、GF22020 模塊插座定義表

a.交流輸入接口：

1，2，3分別是三相電中一相，模塊的交流電源輸入端，輸入方式為三相三線制，無相序要求

4保護地PE模塊的保護地引出端，和模塊外殼相連接

b.通信接口是弱信號端，模塊和上級設備的通信接口為串. 行異步傳輸模式，接口電平為RS485 。

通信接口分別是：11為485A；13為485B

c.均流接口是弱信號端，兩個或者兩個以上的模塊輸出并聯時需要將此端并聯，聯以實現模塊均分負載;建議:層間模塊均流線連接請使用屏蔽線。

d.均流接口分別是17均流+，19均流-

e.直流輸出接口分別是27輸出+，28輸出一。
