CHR-22010充電模塊地址設置

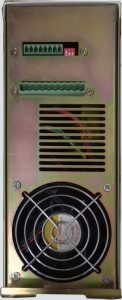

模塊地址接線端子旁的撥碼開關狀態決定了該模塊的地址位。

CHR-22010充電模塊兩位撥碼開關與地址位對應圖如下：

1-ON? 2-ON?? 為00，代表A?????? 1-ON?? 2-OFF? 為01?? 代表C

1-OFF? 2-ON? 為10，代表B?????? 1-OFF? 2-OFF? 為11?? 代表D

CHR-22010充電模塊三位撥碼開關與地址位對應圖如下：

1-ON? 2-ON?? 3-ON，代表A?????? 1-ON?? 2-ON?? 3-OFF? 代表B

1-OFF? 2-ON? 3-ON? 代表C?????? 1-OFF?? 2-ON? 3-OFF? 代表D

1-ON? 2-OFF? 3-ON? 代表E?????? 1-ON? 2-OFF? 3-OFF? 代表F

1-OFF? 2-OFF? 3-ON? 代表G????? 1-OFF? 2-OFF? 3-OFF? 代表H

要求同一系統內，所有CHR-22010充電模塊的地址位不能重復，否則會報CHR-22010充電模塊通訊故障。
