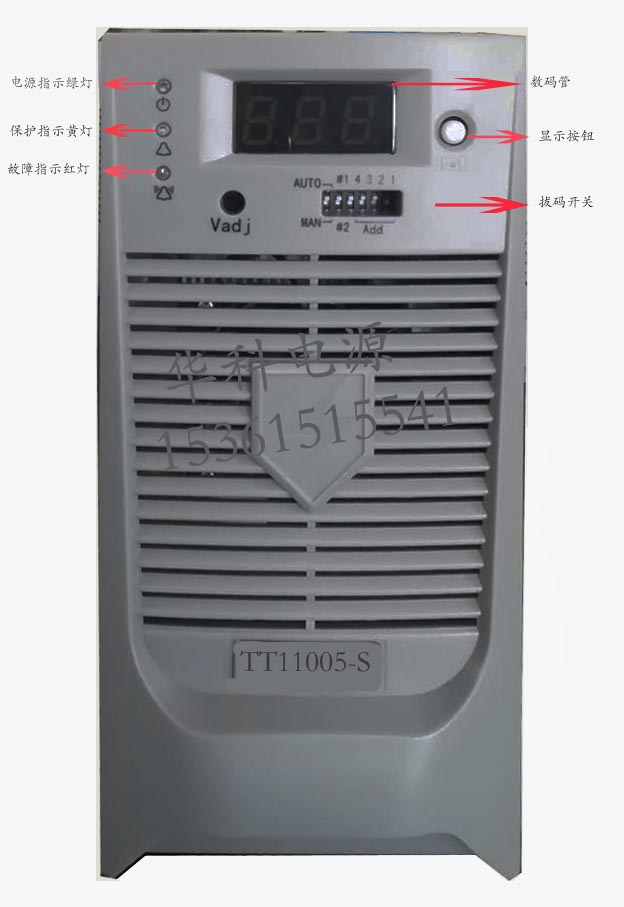

TT11005-S充電模塊前面板上有3 個指示燈，功能如下：
電源指示正常狀態為亮，當TT11005-S無輸入電壓以至模塊內部的輔助電源不工作時指示燈滅。
保護指示為常滅，只有當TT11005-S充電模塊交流輸入過欠壓，直流輸出過壓，過溫才亮
TT11005-S充電模塊的故障指示為常滅，當直流輸出欠壓，模塊故障 才會亮。

TT11005-S充電模塊的數碼管是顯示模塊電壓、電流、告警等信息。若按鍵無操作超過大約一分鐘后，TT11005-S將自動顯示模塊電壓和電流，此時如果存在告警，則顯示告警信息。電壓顯示精度為±0.5V，電流顯示精度為±0.2A。

TT11005-S的顯示按鈕默認為顯示電壓，按下時顯示電流、地址、溫度。

拔碼開關的定義如下：

充電模塊TT11005-S當輸入電壓高于323V時，模塊軟啟動工作，
TT11005-S正常條件啟動后模塊并入系統運行，
輸入電壓異?；騎T11005-S模塊故障保護時，關閉模塊TT11005-S輸出，模塊與均流母線脫離。
