K4A40參數設置:

K4A40直流屏模塊輸出電壓設置,通過LCD和按鍵設置電源模塊的輸出電壓；根據設置K4A40直流屏模塊的工作母線、充電狀態、浮充電壓、均充電壓、控母輸出電壓等參數確定電源的輸出電壓。

K4A40直流屏模塊具有無級限流的特點。K4A40直流屏模塊限流點通過LCD和按鍵設置電源輸出限流。

K4A40直流屏模塊具有電池管理功能。K4A40直流屏模塊在“充電”方式下工作，電流持續10秒超過設置限流值90%自動轉換為均充工作模式；電流小于設置限流值10%自動轉換為浮充工作，如果K4A40直流屏模塊均充電時間超過16小時，無論電流大小，強制轉換為浮充工作方式。

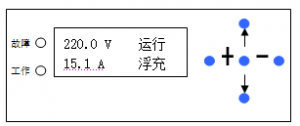

鍵盤及顯示說明

設置 --? 改變顯示狀態

↑↓ --? 移動光標

+ - ?--? 改變設置值，校準調節

K4A40直流屏模塊基本信息顯示頁：顯示模塊輸出電壓、電流、開/關機狀態、均充、浮充狀態。

按設置鍵進入菜單，移動光標，菜單及主要操作頁，選擇所需要操作的項目。參數設置頁。

模塊地址的設置供電母線的定義

浮充電壓設置

均充電壓設置

合母限流點設置

合母過壓值設置

控母輸出電壓

控母限流點設置

保存設置參數。

測控校準頁

測量校準：校準模塊電壓、電流顯示

與模塊實際輸出相符

控制校準：通過“+”、“—”鍵來調整模塊

的實際輸出與控制顯示的電壓相符

故障信息顯示頁

故障顯示信息：過溫保護、過壓保護、交流保護、

過流保護、過壓報警、欠壓報警。

K4A40充電模塊操作說明：

K4A40充電模塊開關機、均浮充操作：進入菜單主操作頁面，光標移動到相應位置，按設置鍵確認后改變當前狀態。

K4A40充電模塊模塊參數設置：

K4A40工作方式設置：光標移到“方式”項，按“+、-”鍵改變工作方式。如要求工作在恒壓方式選擇“供電”方式，如對電池充電選擇“充電”方式。

K4A40地址設置：光標移到“地址”項，電源模塊地址從1號開始連續編號，編號不能重復，重復會造成通訊故障，按“+、-”鍵改變各模塊地址。

K4A40浮充電壓設置：光標移到“浮充”項，按“+、-”鍵改變浮充電壓值；浮充電壓在模塊選擇為“充電”、“浮充”時作為模塊的輸出電壓；浮充電壓不能大于過壓值。

K4A40均充電壓設置：光標移到“均充”項，按“+、-”鍵改變均充電壓值；均充電壓在模塊選擇為“充電”、“均充”時作為模塊的輸出電壓；均充電壓不能大于過壓值。

K4A40充電限流設置：光標移到“限流”項，按“+、-”鍵改變充電限流值；充電限流在模塊選擇為“充電”時限制模塊的最大輸出電流；合母限流值K4B20A在2A – 21.0A可調。

K4A40過壓設置：光標移到“過壓”項，按“+、-”鍵改變過壓值；此參數作為模塊的輸出電壓過壓報警門限；合母過壓值K4B20A不能大于300V。

供電電壓設置：光標移到“供電”項，按“+、-”鍵改變供電輸出電壓值；供電輸出電壓在模塊選擇為“供電”時為模塊的輸出電壓；供電輸出電壓不能大于過壓值。

K4A40供電限流設置：光標移到“限流”項，按“+、-”鍵改變供電限流值；供電限流在模塊選擇為“供電”時限制模塊的最大輸出電流；供電限流值K4B20A在2A – 21.0A可調。

K4A40保存設置信息：光標移動到“保存”項，按“設置”鍵保存設置參數并退回到基本信息顯示頁；保存資料掉電后不丟失。

K4A40不保存返回：光標在除“保存”項任何位置，按“設置”鍵退回到基本信息顯示頁，此時參數修改無效，模塊按原參數運行。

K4A40充電模塊模塊校準：

*特別提示K4A40直流屏模塊做模塊校準時應遵循先調控制、后調測量的順序原則*

K4A40電壓控制校準：光標移動到“電壓控制校準”項，此時顯示電壓為當前模塊設置工作電壓，測量模塊輸出電壓，按“+、-”鍵，K4A40模塊輸出電壓會相應升降，顯示不變，調節要求輸出電壓為顯示電壓，調節完成后移動光標到“保存”位置，按“設置”鍵保存。

K4A40測量電壓校準：光標移動到“測量電壓校準”項，測量實際輸出電壓，按“+、-”鍵調整顯示值為實際測量值，移動光標到“保存”位置，按“設置”鍵保存。

測量電流校準：光標移動到“測量電流校準”項，測量實際輸出電流（要求電流大于模塊額定電流的50%），按“+、-”鍵調整顯示值為實際測量值，移動光標到“保存”位置，按“設置”鍵保存。

不保存返回：光標在除“保存”項任何位置，按“設置”鍵退回到基本信息顯示頁，此時校準修改無效，模塊按原有校準參數運行。
