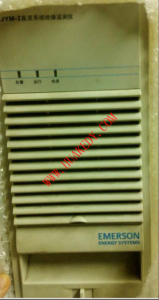

JYM-I直流系統絕緣監測儀基本原理敘述:

絕緣監測儀工作時分為常規檢測和支路巡檢。常規檢測是在系統正常運行時實時監測正負母線的對地電壓，測算母線絕緣電阻值。在發生母線絕緣下降時發出報警信號，點亮故障燈，并將故障標志上送監控模塊，同時啟動低頻信號投向各支路。若支路有接地電阻，則穿套在該支路的互感器會感應出電流信號，經過放大后進入AD采樣，計算出該支路的接地阻抗，再?gòu)闹蟹蛛x出阻性和容性電流即可得出該支路的接地電阻值。
當支路接地電容較大時（超過2uF），會影響支路接地電阻的檢測精度。JYM-II絕緣監測儀采用了電容自動補償技術解決這一問題。通過計算出的支路電容大小，絕緣監測儀內部投入相應大小的一組電容，并通過校正線讓低頻交流信號反方向穿過該支路的互感器，以抵消支路原有接地電容的影響。
