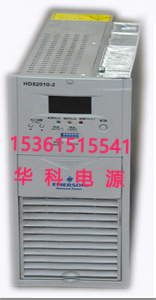

整流模塊HD22020-3各名稱及功能

1．LED顯示屏
顯示模塊的電壓、電流或告警信息。由顯示切換按鈕進行輸出電壓和電流的顯示切換。顯示3位數字，電壓顯示精度為±0.3V。至于充電模塊的電流顯示精度，HD22010-3為±0.2A；HD22020-3和HD11020-3為±0.4A；HD11040-3為±0.8A。
出現模塊告警時，LED顯示屏閃爍顯示故障代碼。
2．指示燈
開關電源HD22010-3模塊面板上有3個指示燈，分別指示輸入電源狀態（綠色）、模塊保護（黃色）和故障狀態（紅色）。正常運行時綠色燈亮、有故障發生時紅色燈亮、模塊處于保護工作狀態時黃色燈亮。
3．顯示切換按鈕
顯示切換按鈕用于切換LED顯示屏的顯示內容。如果LED正顯示輸出電壓，按一下該按鈕則顯示輸出電流，再按一下該按鈕則又顯示電壓。
4．手動調壓按鈕
HD22010-3面板上嵌入的兩個按鍵用來調整模塊在手動狀態下的輸出電壓。只有在手動方式下（通過模塊面板上撥碼開關的第一位設置），該按鈕才起作用。
5．撥碼開關
撥碼開關用于選擇充電模塊的控制方式和通信地址。
6．拉手蓋板
HD22010-3模塊拉手隱藏在蓋板后面。將蓋板向下平移，就會露出模塊拉手。
7．風扇罩及防塵網
HD22020-3風扇罩用于防止外部物件被風扇吸入充電模塊中造成模塊損壞。防塵網用于過濾灰塵以延長模塊壽命。
