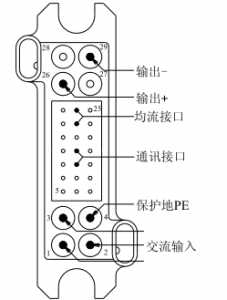

GZ22010-9充電模塊插座定義。

GZ22010-9充電模塊的交流電源輸入方式為三相三線制，無相序要求，分別是插座1，2，3。

4為GZ22010-9充電模塊的保護地PE ，gz2201-9電源模塊的保護地引出端，和模塊外殼相連接通信接口

12為 485A 弱信號端，15 為485B弱信號端。GZ22010-9充電模塊和上級設備的通信接口為串行異步傳輸模式，接口電平為 RS485。

21是均流+的弱信號端，24為均流-，兩個或者兩個以上的GZ22010-9充電模塊輸出并聯時需要將此端并聯，聯以實現GZ22010-9充電模塊均分負載；建議：層間GZ22010-9充電模塊均流線連接請使用屏蔽線

26是GZ22010-9充流充電機直流輸出輸出+的直流輸出端，29是輸出-，輸出和機殼之間隔離。

注意: :

１、為了保障安全，請確保將GZ22010-9直流充電機交流輸入中的保護地 E PE? 端與大地正確連接；

2、為了保障系統的可靠性 ，每個GZ22010-9充流充電機的三相交流輸入必須單獨配置進線空開。

高頻智能模塊GZ22010- -9操作說明：

GZ22010-9直流充電機連接好電源和負載，將模塊GZ22010-9正確插入托架，上電后等待 5 秒鐘左右，GZ22010-9啟動完成，在無故障的情況下，面板上中僅綠色工作指示燈在閃爍，表示高頻智能模塊GZ22010- -9處于正常的工作狀態。

GZ22010-9電源模塊工作狀態參數查詢。LED 顯示GZ22010-9充電模塊當前的輸出電壓，通過按動切換開關，可以查看GZ22010-9充電模塊當前的其他工作參數。

當存在故障時，GZ22010-9充電模塊的故障燈開始閃爍，各燈的工作定義如下。

綠燈表示GZ22010-9充電模塊工作正常；黃燈表示GZ22010-9充電模塊保護，包括交流輸入過/欠壓、過溫、輸出欠壓等，故障排除后即恢復。紅燈表示GZ22010-9電源模塊故障：輸出過壓，需手動重新上電恢復

GZ22010-9電源模塊顯示故障時，LED顯示各個故障代碼，故障代碼與具體故障對應如下。

GZ22010-9電源模塊故障代碼E30、E31、E32、 E33，故障內容分別為輸出過壓告警、 輸出欠壓告警、過溫保護、交流過欠壓保護。

故障代碼E34、E35、E36，故障內容分別表示低壓限功率告警、原邊過流保護、輸出過壓保護

注意:

GZ22010-9電源模塊交流輸入電壓低于C 323VAC 時，GZ22010-9模塊限功率輸出，最大輸出功率為1300W 。

GZ22010-9充電模塊出現保護時，模塊會自動關斷輸出，其中輸出過壓保護具有自鎖功能，確認無故障后須重新上電才能恢復；其它保護在故障排除后（模塊帶電）立即恢復。

GZ22010-9充電模塊的手動調壓按鈕，面板上部左側嵌入的兩個按鍵用來調整模塊在手動狀態下的輸出電壓。按一下左邊按鈕輸出電壓降低 1V，按一下右邊按鈕輸出電壓升高 0.5V。注意只有在手動控制方式下，GZ22010-9充電模塊調節此按鍵才起作用。
